راهنمای کامل و کاربردی اتصالات دوربینهای مداربسته
از کابل تا کانکتور؛ ستون فقرات یک سیستم نظارتی حرفهای
در یک سیستم دوربین مداربسته، بسیاری تصور میکنند کیفیت تصویر فقط به نوع دوربین یا رزولوشن آن بستگی دارد، اما واقعیت این است که اتصالات و کابلکشی نقش کلیدی در عملکرد صحیح و پایدار سیستم نظارتی ایفا میکنند. اگر اتصالات بیکیفیت باشند یا به درستی اجرا نشوند، حتی بهترین دوربینها هم نمیتوانند عملکرد قابل قبولی داشته باشند.
در این مقاله، به بررسی کامل انواع اتصالات دوربینهای مداربسته، تفاوتها، کاربردها و نکات مهم در نصب و انتخاب آنها میپردازیم.
اجزای اصلی در اتصالات دوربینهای مداربسته
اتصالات بین اجزای مختلف سیستم نظارتی شامل موارد زیر است:
کابلها (انتقال تصویر و برق)
فیشها و کانکتورها
منبع تغذیه (آداپتور یا منبع مرکزی)
سوئیچها (برای سیستمهای تحت شبکه)
جعبه تقسیم (برای محافظت از اتصالات)
داکت، لوله فلکسی یا لوله برق برای پوشش کابلها
انواع کابلهای مورد استفاده
الف. در دوربینهای آنالوگ (DVR Base)
1. کابل کواکسیال (Coaxial Cable):
رایجترین مدل، کابل RG59 است که برای انتقال سیگنال تصویر استفاده میشود.
معمولاً همراه یک کابل برق دوبل (ترکیبی) نصب میشود.
مزیت: انتقال تصویر تا حدود ۳۰۰ متر بدون افت کیفیت با کیفیت مناسب.
فیش مورد نیاز: BNC
2. کابل برق:
برای تغذیه دوربین به کار میرود. در کابل ترکیبی RG59، سیم برق نیز همراه کابل تصویر قرار دارد.
ب. در دوربینهای تحت شبکه (IP Camera)
1. کابل شبکه (LAN / UTP / CAT5e یا CAT6):
برای انتقال تصویر و دیتا استفاده میشود. اگر از فناوری PoE استفاده کنید، برق دوربین هم از همین کابل تأمین میشود.
کانکتور مورد نیاز: RJ45
حداکثر طول استاندارد: ۱۰۰ متر
2. کابل برق (در صورت عدم استفاده از PoE):
در این حالت، باید برق را جداگانه با کابل برق مجزا به دوربین برسانید.
انواع کانکتورها و فیشها

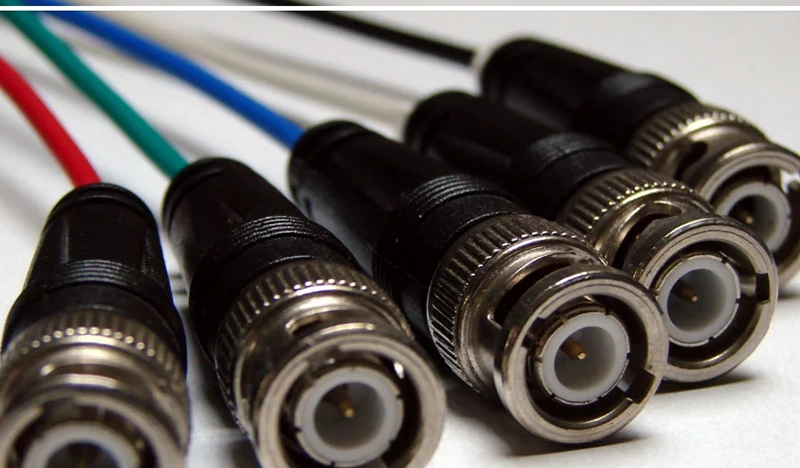

الف. BNC (برای دوربینهای آنالوگ):
برای اتصال کابل RG59 به دوربین و دستگاه DVR
انواع مختلف: پیچی، پرسی، لحیمی
فیش BNC باید محکم، بدون نویز و ضد زنگ باشد
ب. RJ45 (برای دوربینهای IP):
کانکتور مخصوص کابل شبکه
باید با استاندارد ۸ پین و بر اساس رنگبندی T568B پانچ شود
ج. آداپتورهای نری و مادگی برق:
برای تأمین برق دوربین استفاده میشوند
معمولاً برای دوربینهای با ولتاژ ۱۲ ولت
د. کانکتورهای ضدآب:
برای نصب در فضای باز استفاده میشوند و از نفوذ آب، گرد و غبار و رطوبت جلوگیری میکنند
منبع تغذیه (Power Supply)
الف. آداپتور ۱۲ ولت تک کاناله:
برای اتصال مستقیم به یک دوربین
مناسب برای پروژههای کوچک یا تست
ب. منبع تغذیه مرکزی (آداپتور مرکزی):
برای تغذیه چند دوربین همزمان
داخل رک یا باکس نصب میشود
ایمنتر و قابل مدیریتتر از آداپتورهای جداگانه
نکته: ولتاژ نامناسب یا نوسانات برق میتواند باعث سوختن دوربین یا ایجاد نویز در تصویر شود.
تجهیزات مکمل اتصالات
جعبه تقسیم (Junction Box):
برای محافظت از اتصالات BNC، برق و شبکه در محل نصب دوربین
در برابر باران، گردوغبار و ضربه مقاوم است
سوئیچ PoE (برای سیستمهای IP):
انتقال برق و دیتا از یک کابل شبکه
حذف کابلکشی برق جداگانه
باید متناسب با تعداد دوربین و توان مصرفی انتخاب شود
داکت، لوله فلکسی، لوله برق:
جهت زیبایی و محافظت از کابلها
در برابر آسیب فیزیکی و جویده شدن توسط حیوانات مقاوم
نکات مهم در اجرای اتصالات و کابلکشی
مسیر کابلکشی باید دور از منابع نویز (مانند برق فشار قوی یا موتورهای صنعتی) باشد.
از اتصالات محکم، ضدآب و با کیفیت استفاده کنید تا در طول زمان دچار قطعی یا نویز نشوند.
طول کابل از حد استاندارد تجاوز نکند، مگر با استفاده از تقویتکننده یا ریپیتر.
برای دوربینهای فضای باز، حتماً از جعبه تقسیم ضدآب و کانکتورهای مقاوم استفاده شود.
رنگبندی کابلهای شبکه و پانچ صحیح بسیار حیاتی است.
نتیجهگیری
اتصالات دوربین مداربسته، بهظاهر ساده، اما در عمل یکی از مهمترین بخشهای سیستمهای نظارتی هستند. کیفیت تصویر، دوام تجهیزات، سهولت عیبیابی و پایداری سیستم، همگی به اجرای صحیح این بخش وابستهاند. بنابراین هنگام طراحی، نصب و خرید تجهیزات مربوط به اتصالات، از افراد متخصص مشورت بگیرید و از تجهیزات استاندارد و با کیفیت استفاده کنید.
