فیش BNC چیست؟
فیشهای BNC (Bayonet Neill-Concelman)، کانکتورهایی هستند که برای اتصال کابلهای کواکسیال (Coaxial) مورد استفاده قرار میگیرند. این کانکتورها بهدلیل طراحی ساده و قفل شونده خود، در صنایع مختلفی نظیر مخابرات، سیستمهای دوربین مداربسته، شبکههای داده، تجهیزات آزمایشگاهی و تجهیزات فرکانس بالا کاربرد دارند. در ادامه، به بررسی کامل این نوع کانکتور میپردازیم.

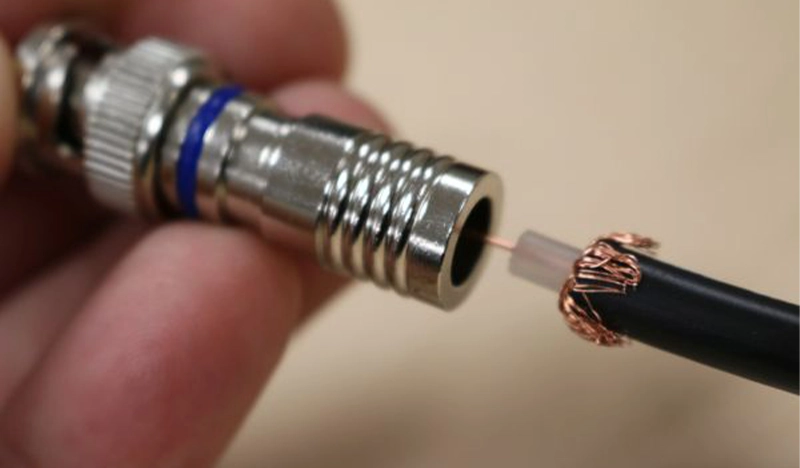

ساختار و طراحی فیش BNC
فیش BNC از دو بخش اصلی تشکیل شده است:
1. بخش مرکزی (Pin): این قسمت هادی اصلی سیگنال است و سیگنال الکتریکی یا ویدیویی از طریق آن منتقل میشود.
2. بخش بیرونی (Shield): این بخش به عنوان پوشش زمین و محافظ، از تداخل الکترومغناطیسی جلوگیری میکند.
مکانیزم قفل شدن این کانکتور به صورت چرخش و قفل شدن با یک شیار خاص طراحی شده است که اتصال سریع و مطمئن را تضمین میکند.
ویژگیهای فیش BNC
1. محدوده فرکانسی:
فیشهای BNC معمولاً برای فرکانسهای تا 4 گیگاهرتز مناسب هستند و در کاربردهای فرکانس پایین نیز استفاده میشوند.
2. سهولت استفاده:
نصب و جداسازی آن به دلیل طراحی قفل شونده سریع و آسان است.
3. سازگاری:
با انواع کابلهای کواکسیال مانند RG58، RG59 و RG6 سازگار است.
4. دوام و مقاومت بالا:
طراحی مکانیکی آن باعث میشود در برابر لرزش، کشش و فشار مقاوم باشد.
انواع فیش BNC
1. BNC 50 اهم:
این نوع برای انتقال سیگنالهای RF و فرکانسهای رادیویی استفاده میشود.
2. BNC 75 اهم:
این نوع برای انتقال سیگنالهای ویدیویی و کاربردهایی مانند دوربینهای مداربسته و تلویزیونها به کار میرود.
3. BNC T-Type و BNC Terminator:
برای توزیع سیگنال یا پایان دادن به مسیر کابل استفاده میشوند.
کاربردهای فیش BNC
1. دوربینهای مداربسته (CCTV):
اتصال بین دوربینها و دستگاههای ضبط (DVR/NVR) معمولاً از طریق کابلهای کواکسیال و فیش BNC انجام میشود.
2. تجهیزات مخابراتی:
برای انتقال سیگنالهای فرکانس رادیویی و ارتباطات بیسیم.
3. تجهیزات آزمایشگاهی:
در دستگاههای نوسانسنج (Oscilloscope) و سایر تجهیزات اندازهگیری.
4. شبکههای داده:
برای اتصال شبکههای کامپیوتری قدیمی (مانند شبکههای مبتنی بر توپولوژی باس).
مزایا و معایب فیش BNC
مزایا:
اتصال سریع و ایمن.
مقاومت در برابر نویز و تداخل الکترومغناطیسی.
قابلیت استفاده در کاربردهای مختلف.
معایب:
محدودیت در انتقال دادههای با سرعت بالا نسبت به کانکتورهای مدرن.
نیاز به هماهنگی امپدانس بین کانکتور و کابل برای عملکرد بهینه.
نکات مهم در استفاده از فیش BNC
1. انتخاب صحیح امپدانس:
همیشه باید مطمئن شوید که امپدانس فیش (50 یا 75 اهم) با امپدانس کابل و دستگاهها هماهنگ باشد.
2. کیفیت ساخت:
استفاده از فیشهای با کیفیت پایین میتواند منجر به افت سیگنال و کاهش کارایی سیستم شود.
3. نصب صحیح:
هنگام اتصال، از ابزارهای مخصوص مانند آچار پرس استفاده کنید تا اتصال محکم و مطمئن باشد.
فیش BNC یکی از پرکاربردترین کانکتورها در صنایع مختلف است که به دلیل طراحی ساده، قابلیت اطمینان بالا و تطبیقپذیری با انواع کابلهای کواکسیال مورد استفاده قرار میگیرد. شناخت صحیح از انواع، ویژگیها و کاربردهای این کانکتور به بهبود عملکرد تجهیزات و کاهش مشکلات ناشی از اتصال نامناسب کمک میکند.
