کابلهای برق: شریانهای نامرئی دنیای مدرن
مقدمه
در دنیای امروز، تصور زندگی بدون برق غیرممکن است. از روشنایی خانهها گرفته تا تأمین انرژی برای صنایع بزرگ، همه چیز وابسته به سیستمهای انتقال برق است. اما پشت این سیستم گسترده، کابلهای برق مانند رگهای یک بدن زنده عمل میکنند و وظیفه انتقال انرژی الکتریکی را بر عهده دارند. در این مقاله، با دنیای جذاب کابلهای برق، انواع آنها، کاربردهایشان و نکات مهم در انتخاب و نگهداری آنها آشنا میشویم.
کابل برق چیست؟
کابل برق، مجموعهای از یک یا چند هادی الکتریکی است که با لایههای مختلفی از عایق و محافظ پوشانده شده تا جریان الکتریکی را از یک نقطه به نقطه دیگر منتقل کند. این کابلها در تأمین انرژی برای منازل، ادارات، کارخانهها و حتی نیروگاههای بزرگ نقش حیاتی دارند.
انواع کابلهای برق
کابلهای برق بر اساس ولتاژ، ساختار و کاربردشان دستهبندی میشوند:
الف) بر اساس سطح ولتاژ:
کابلهای فشار ضعیف (LV): مناسب برای ولتاژهای زیر ۱۰۰۰ ولت، مانند کابلهای خانگی و صنعتی سبک.
کابلهای فشار متوسط (MV): برای ولتاژهای ۱ تا ۳۶ کیلوولت، مورد استفاده در شبکههای توزیع برق.
کابلهای فشار قوی (HV): برای انتقال برق در ولتاژهای بالاتر از ۳۶ کیلوولت، معمولاً در نیروگاهها و خطوط انتقال برق.
ب) بر اساس نوع هادی:

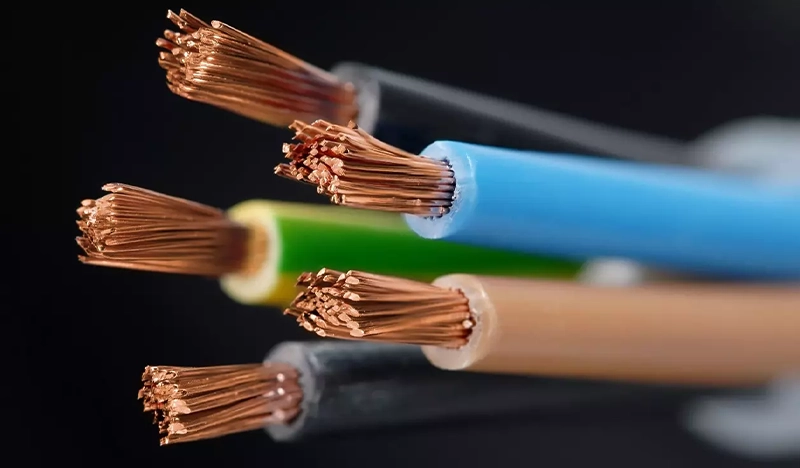

کابلهای مسی: دارای هدایت الکتریکی بالا، مقاومت کم و انعطافپذیری مناسب.
کابلهای آلومینیومی: سبکتر و ارزانتر از کابلهای مسی، اما با هدایت الکتریکی کمتر.
ج) بر اساس نوع عایق:
کابلهای PVC: پرکاربرد، ارزان و مقاوم در برابر رطوبت.
کابلهای XLPE: مقاوم در برابر حرارت و فشار بالا، مورد استفاده در صنایع سنگین.
کابلهای ضدحریق (LSZH): در صورت آتشسوزی دود سمی تولید نمیکنند، مناسب برای فضاهای بسته مانند مترو و بیمارستانها.
اجزای تشکیلدهنده کابل برق
کابلهای برق از چندین لایه تشکیل شدهاند که هر یک وظیفهای مهم دارند:
1. هادی (Conductor): معمولاً از مس یا آلومینیوم ساخته میشود و مسئول انتقال جریان الکتریکی است.
2. عایق (Insulation): پوشش اطراف هادی که مانع از تماس مستقیم و ایجاد اتصال کوتاه میشود.
3. روکش داخلی (Inner Sheath): محافظت از عایق در برابر ضربه و رطوبت.
4. زره (Armour): یک لایه فلزی که کابل را در برابر آسیبهای فیزیکی مقاوم میکند.
5. روکش نهایی (Outer Sheath): پوشش بیرونی که کابل را در برابر عوامل محیطی محافظت میکند.
نحوه انتخاب کابل برق مناسب
انتخاب کابل برق مناسب تأثیر مستقیمی بر ایمنی و کارایی سیستمهای الکتریکی دارد. هنگام انتخاب کابل، موارد زیر را در نظر بگیرید:
جریان عبوری و سطح مقطع هادی: جریان مورد نیاز تعیین میکند که کابل چه ضخامت و ظرفیتی داشته باشد.
شرایط محیطی: کابلهایی که در محیطهای مرطوب یا زیرزمینی نصب میشوند، باید دارای عایق و روکش مقاوم باشند.
مقاومت در برابر حرارت: در مکانهایی با دمای بالا، باید از کابلهای مقاوم در برابر حرارت استفاده شود.
استانداردهای ایمنی: کابلهای مورد استفاده باید مطابق استانداردهای بینالمللی (IEC، ISIRI، VDE) باشند.
چالشها و مشکلات رایج در کابلهای برق
۱. فرسودگی و خرابی عایق
استفاده طولانیمدت، قرارگیری در معرض نور خورشید یا رطوبت، و عبور جریان بیش از حد، میتواند باعث خرابی عایق شود.
۲. افت ولتاژ
در صورتی که طول کابل زیاد باشد یا سطح مقطع آن کوچک انتخاب شود، ممکن است ولتاژ در مسیر کاهش یابد و تجهیزات الکتریکی آسیب ببینند.
۳. اتصال کوتاه و آتشسوزی
نصب غیرحرفهای یا استفاده از کابلهای غیراستاندارد میتواند خطر اتصال کوتاه و در نتیجه آتشسوزی را افزایش دهد.
۴. تأثیر جوندگان و حشرات
برخی از کابلها به دلیل جنس روکششان، مستعد جویده شدن توسط جوندگان هستند که میتواند باعث قطع برق و ایجاد خطرات ایمنی شود.
روشهای نگهداری و افزایش طول عمر کابلهای برق
برای جلوگیری از مشکلات و افزایش طول عمر کابلها، رعایت نکات زیر ضروری است:
بازرسی دورهای: بررسی سلامت عایق و اتصالات برای جلوگیری از فرسودگی زودهنگام.
استفاده از محافظ کابل: برای جلوگیری از آسیبهای مکانیکی و محیطی.
اجتناب از بارگذاری بیش از حد: عبور جریان بیش از حد از کابل میتواند باعث داغ شدن و ذوب شدن آن شود.
نصب صحیح: استفاده از استانداردهای مناسب در سیمکشی و کابلکشی ساختمانها و تأسیسات صنعتی.
کابلهای برق نقش مهمی در تأمین انرژی و حفظ عملکرد تجهیزات الکتریکی دارند. انتخاب درست، نصب اصولی و نگهداری مناسب کابلها میتواند از بروز حوادث و کاهش هزینههای تعمیر و تعویض جلوگیری کند. در دنیای مدرن، این کابلها مانند شریانهایی هستند که انرژی را به قلب صنایع و خانههای ما میرسانند، بنابراین شناخت و استفاده صحیح از آنها اهمیت زیادی دارد.
