کلید RCCB چیست؟

کلید RCCB (Residual Current Circuit Breaker) یا کلید محافظ جان، یکی از تجهیزات حفاظتی مهم در سیستم‌های الکتریکی است که برای حفاظت از افراد در برابر خطرات ناشی از برق‌گرفتگی و جلوگیری از آسیب‌های جانی و مالی به کار می‌رود. این کلید با تشخیص جریان‌های نشتی به زمین، مدار الکتریکی را در صورت بروز نشتی جریان قطع می‌کند و از وقوع حوادث ناگوار جلوگیری می‌نماید.

نحوه عملکرد کلید RCCB: کلید RCCB با مقایسه جریان‌های ورودی و خروجی در مدار، هرگونه اختلاف ناشی از نشتی جریان را تشخیص می‌دهد. در صورت وجود نشتی جریان بیش از حد مجاز (معمولاً ۳۰ میلی‌آمپر)، کلید به صورت خودکار مدار را قطع می‌کند تا از برق‌گرفتگی و خطرات احتمالی جلوگیری شود.

انواع کلیدهای RCCB:

کلیدهای RCCB بر اساس تعداد پل‌ها و میزان حساسیت به انواع مختلفی تقسیم می‌شوند:

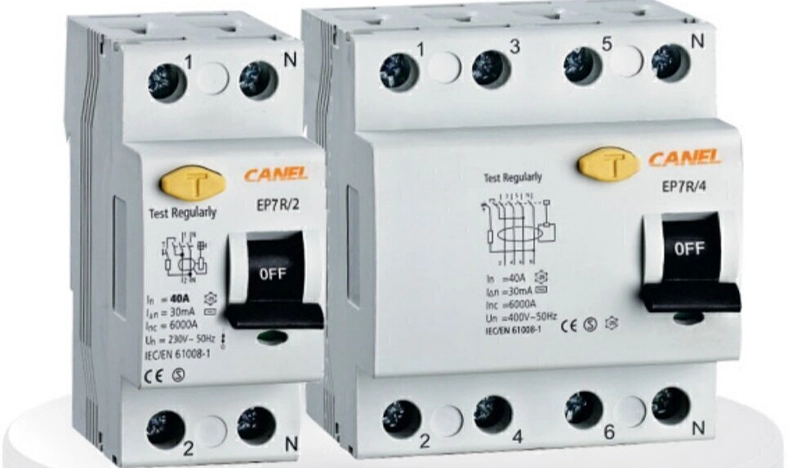

بر اساس تعداد پل‌ها:

دو پل (2P): برای مدارهای تک‌فاز با ولتاژ ۲۳۰ ولت استفاده می‌شود و شامل یک فاز و یک نول است.

چهار پل (4P): برای مدارهای سه‌فاز با ولتاژ ۴۰۰ ولت استفاده می‌شود و شامل سه فاز و یک نول است.

بر اساس میزان حساسیت:

حساسیت ۳۰ میلی‌آمپر: برای حفاظت از جان افراد در برابر برق‌گرفتگی استفاده می‌شود.

حساسیت ۳۰۰ میلی‌آمپر: برای جلوگیری از آتش‌سوزی ناشی از نشتی جریان به کار می‌رود.

تفاوت کلید RCCB با کلید MCB:

کلید MCB (Miniature Circuit Breaker) برای حفاظت مدار در برابر جریان‌های اضافه‌بار و اتصال کوتاه طراحی شده است، در حالی که کلید RCCB به منظور تشخیص و قطع جریان‌های نشتی به زمین استفاده می‌شود. بنابراین، برای حفاظت کامل مدارها، ترکیبی از هر دو کلید مورد نیاز است.

مزایای استفاده از کلید RCCB:

حفاظت از جان افراد: با تشخیص سریع جریان‌های نشتی، از برق‌گرفتگی جلوگیری می‌کند.

جلوگیری از آتش‌سوزی: با قطع مدار در صورت نشتی جریان، خطر آتش‌سوزی را کاهش می‌دهد.

افزایش ایمنی تجهیزات: با حفاظت از تجهیزات الکتریکی در برابر نشتی جریان، عمر مفید آن‌ها را افزایش می‌دهد.

نکات مهم در نصب و استفاده از کلید RCCB:

انتخاب مناسب: با توجه به نوع مدار (تک‌فاز یا سه‌فاز) و میزان حساسیت مورد نیاز، کلید مناسب را انتخاب کنید.

نصب صحیح: نصب کلید باید توسط فرد متخصص انجام شود تا عملکرد صحیح و ایمن آن تضمین گردد.

تست دوره‌ای: برای اطمینان از عملکرد صحیح کلید، به صورت منظم عملکرد آن را تست کنید.

با توجه به اهمیت حفاظت از جان افراد و تجهیزات در سیستم‌های الکتریکی، استفاده از کلیدهای RCCB به عنوان یک ضرورت در تأسیسات الکتریکی توصیه می‌شود.
